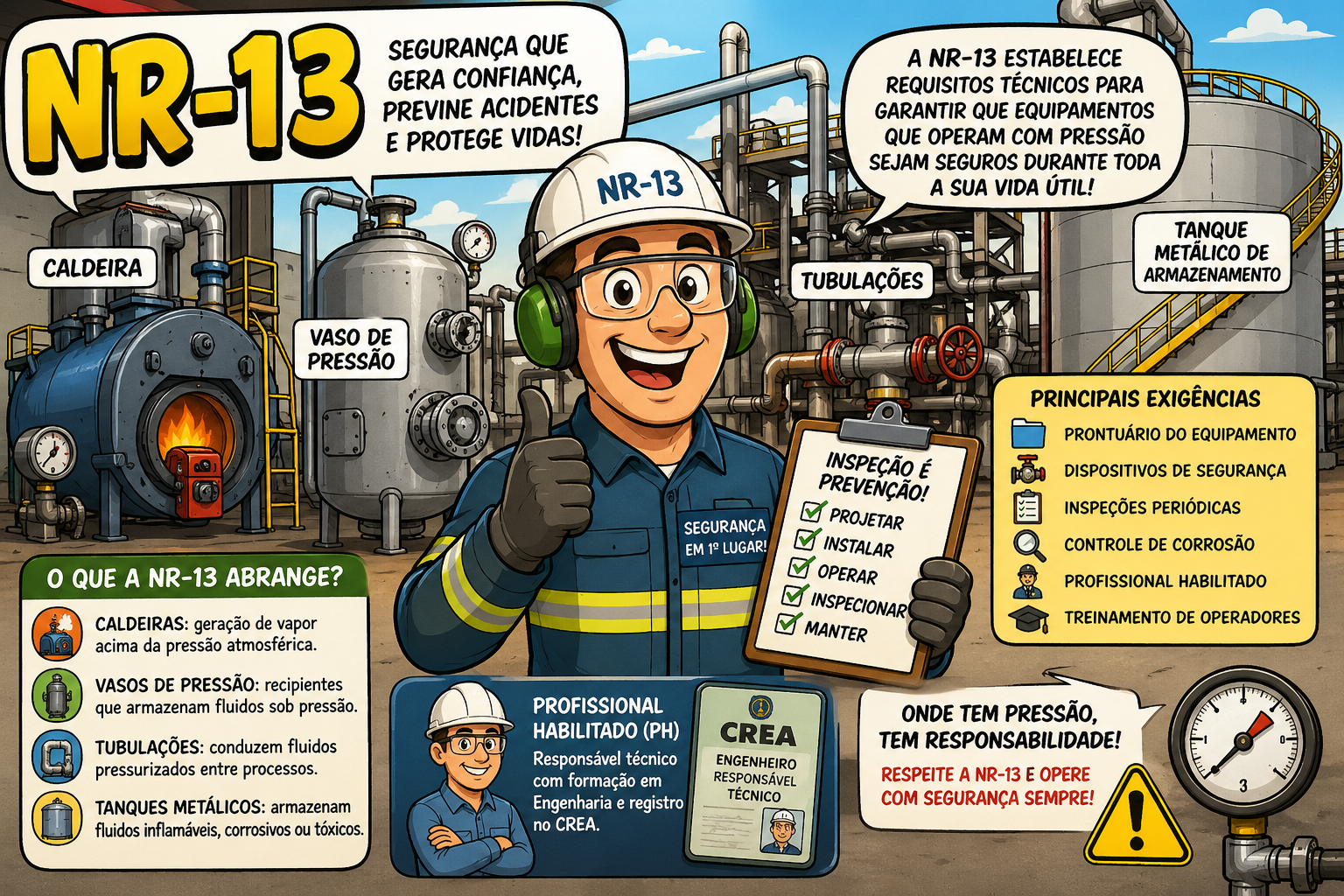

A NR 13 é a norma brasileira que estabelece requisitos mínimos para instalação, operação, manutenção, inspeção e gestão da integridade estrutural de equipamentos que operam com pressão interna ou armazenam fluidos potencialmente perigosos. Seu objetivo principal é garantir a segurança operacional, prevenir acidentes graves e assegurar que esses equipamentos mantenham condições adequadas de resistência mecânica ao longo de sua vida útil.

A base técnica da NR-13 está no controle da integridade física do equipamento, considerando fatores como pressão máxima de trabalho admissível (PMTA), temperatura de operação, espessura mínima de parede, resistência dos materiais, corrosão, fadiga mecânica, qualidade das soldas e dispositivos de segurança. Em termos de engenharia, qualquer falha nesses parâmetros pode provocar ruptura estrutural, vazamentos, incêndios ou explosões.

A norma se aplica principalmente a:

1. Caldeiras: equipamentos destinados à geração e acumulação de vapor sob pressão superior à atmosférica;
2. Vasos de pressão: recipientes que armazenam fluidos sob pressão interna ou externa;
3. Tubulações: sistemas que transportam fluidos pressurizados entre processos;
4. Tanques metálicos de armazenamento: reservatórios para fluidos combustíveis, corrosivos ou de risco operacional.

Onde a NR-13 está presente na prática?

Sua aplicação vai desde pequenos estabelecimentos até grandes plantas industriais:

Comercial

1. Compressores de ar em oficinas;
2. Autoclaves em clínicas e hospitais;
3. Centrais de aquecimento em hotéis;
4. Tanques de diesel para geradores;
5. Sistemas de refrigeração comercial.

Industrial

1. Caldeiras de vapor;
2. Vasos pulmão de ar comprimido;
3. Reatores químicos;
4. Trocadores de calor;
5. Redes de vapor, GLP, gás natural e amônia;
6. Tanques de combustíveis e produtos químicos.

Principais exigências técnicas da norma

A NR-13 exige que os equipamentos possuam:

1. Prontuário técnico, contendo projeto, memorial de cálculo, especificação de materiais, PMTA e histórico operacional;
2. Placa de identificação, com dados operacionais e de fabricação;
3. Dispositivos de segurança, como válvula de alívio, manômetros, indicadores e sistemas de bloqueio;
4. Inspeções de segurança inicial, periódica e extraordinária, com registro formal;
5. Controle de corrosão e espessura remanescente, avaliando perda de material;
6. Procedimentos operacionais e manutenção documentada;
7. Treinamento de operadores, quando aplicável;
8. Responsabilidade técnica por Profissional Habilitado (PH).

Inspeção e integridade estrutural

Um dos pontos centrais da norma é a inspeção de integridade, normalmente realizada por ensaios como:

1. Ultrassom para medição de espessura;
2. Líquido penetrante para trincas superficiais;
3. Partículas magnéticas;
4. Radiografia de soldas;
5. Teste hidrostático;
6. Inspeção visual interna e externa.

Com base nesses dados, é possível determinar taxa de corrosão, vida remanescente, necessidade de reparos e periodicidade de novas inspeções.

A NR-13 não trata apenas de cumprir exigências legais. Tecnicamente, ela estabelece um sistema de engenharia preventiva, voltado ao monitoramento contínuo da condição estrutural dos equipamentos, reduzindo riscos operacionais, aumentando confiabilidade e preservando vidas.
